青柠6J8P推300B胆机甲类单端高保真电子管功放717A或6米8 纯后级

【性能指标】
工作方式：立体声单端甲类
输出功率：>2*9W(RMS)
频响（－2DB）：20HZ－28KHZ
灵敏度：≤0.75V
失真度：≤1% 1W时
信噪比：≥96DB
电力消耗：<150W

【产品特点】
1、300B采用直流灯丝点灯，另采用多圈精密可调电位器调整平衡，紧贴灵敏度为90DB的喇叭，仅有一点点轻微的交流底噪。
2、采用曙光6J8P五极管推动300B，输出功率可达9W×2以上。适合推阻抗在 (4- 8 )欧姆灵敏度88db以上的音箱。
3、输出额定功率：9W*2（电子管由于具有过载能力强的优点，所以实际不失真输出功率和50w+50w的晶体管功放相当！由于各级电子管均工作在甲类放大状态，所以失真小，音色甜美，柔和，耐听度高！）
4、采用精度高达1%的金属膜电阻和进口电解电容，电源滤波电容采用PHILIPS主电容及日本品牌副电容。
5、C（电容）L（10H 0.25A扼流圈）R（电阻）C多级滤波，信噪比高。
6、采用300W足功率低温升电源变压器ZL1145501链接：https://item.taobao.com/item.htm?id=524406587026
采用30W日本Z11铁芯制作的输出变压器（编号OP965002）链接：https://item.taobao.com/item.htm?id=524386448316
采用250MA 10H扼流圈（编号I663502）链接：https://item.taobao.com/item.htm?id=524569224960
7、耦合电容采用国产精品江海油浸电容并联美国思碧电容，以及本公司定制的TE MKP薄膜铜脚电容，音色十分醇厚，高频纤细通透！
8 、本机电子管采用林籁5U4G整流管×1，曙光6J8P前级推动管×2,林籁300B功率放大管×2。（前级放大管如换南京或欧美的电子管效果会更好，3种电子管都有进口型号替换管，可按个人喜好选购，5U4G可以用5Z3P、5AR4、5Z4P、274B直接替换，6J8P可以用6米8、6SJ7替换，极力推荐用西电717A）
9、电路板严格遵循分级接地原则设计，布局合理工整。电源板与放大板分开布置，信噪比高。
10、机器尺寸：宽430MM，深330MM，高220MM（含电子管高度）
11、机器净重：16公斤（温馨提示,买家需要比较价格的同时也请比较机器的重量，我们用的变压器等材料都是真材实料，变压器全部外露没灌胶也没装罩，一切都看得见，那些重量才10公斤左右的300B可能便宜，效果也就可想而知）
12、机箱材料：顶板为2MM厚烤漆铁板，底板为1MM厚冲孔网板，散热效果好。木框采用沙比利原木，不是贴木皮哦。木材厚度20MM，坚固牢靠不易变形。底板为1.5MM带散热栅格烤漆铁板，镀金机箱脚垫。
电路结构参考图纸：

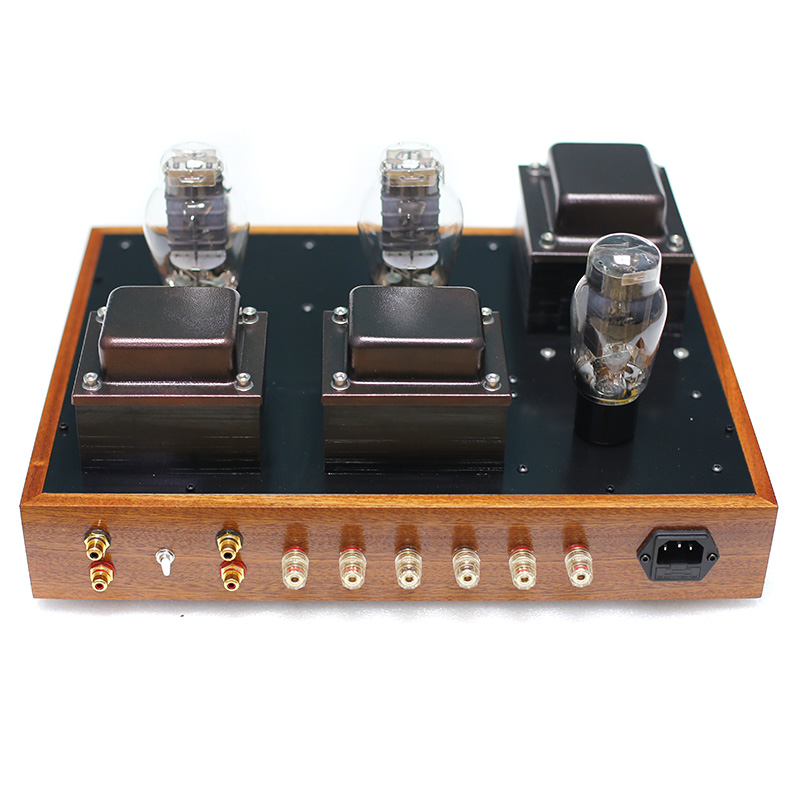

【成品机效果图】
