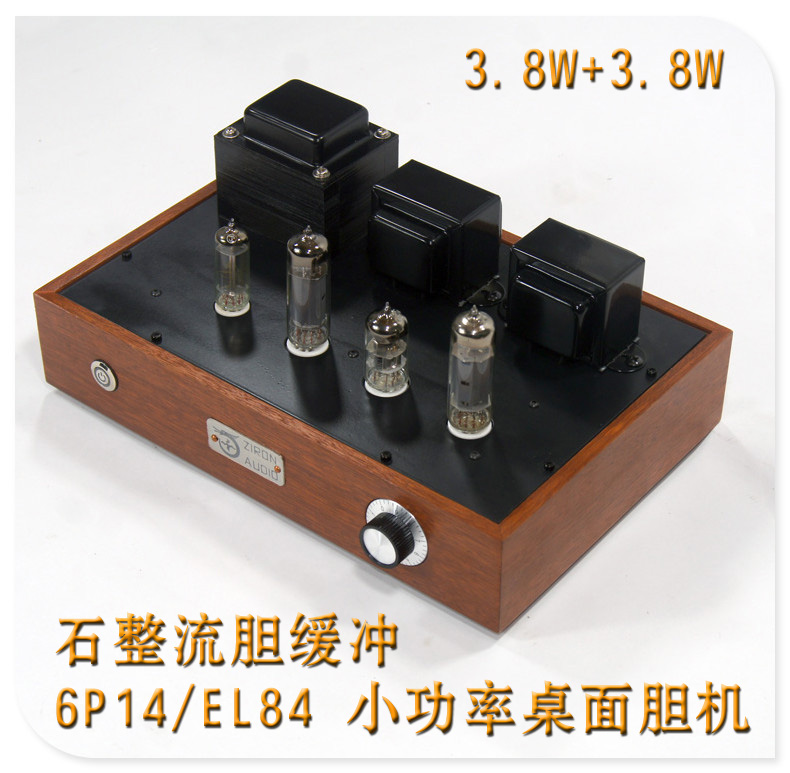

产品简介:

电子管6p14功放电路图甲类放大器越来越受到人们的重视。究其原因一是甲类放大器不存在交越失真现象，不会产生刺耳的奇次谐波，这是音质清纯之关键所在。其二是甲类放大器一直工作在佳状态下，不会产生乙类放大那样的开关失真。它的特点是可以取消大环路负反馈，从而避免了瞬态互调畸变，使动态指标大大提高。

【材料说明】

●前级推动电子管采用北京6N11-J音频专用双三极管；效果比6N1、6N2、6N3均优胜。

●电源滤波电容采用PHILIPS 150UF，副滤波电容采用日本化工33UF；

●级间耦合电容采用香港发烧TE MKP薄膜电容；

●5W大功率电容采用金属氧化膜电阻，其他电阻为全铜脚优质金属膜精密电阻，

●额定输出功率3.5W×2

●采用整流桥整流后再用6Z4电子管并联阳极缓冲供其他电子管，既获得了晶体管整流的大电流，也同时起缓冲保护作用，开机后慢慢加电压，保护了其他电子管，延长其他电子管的使用寿命。

●PCB采用1.6mm厚双面板材，2.0安士铜厚，喷锡全工艺，保证大小电流的良好通过性能，的PCB品质。

●整个电路板走线布局相当严谨合理，整体PCB走线采用一点接地方式。本功放板工作稳定可靠，声音优美圆润，音场开阔。立体感强，低频沉稳扎实有力，信噪比相当出色，动态范围广；细节清晰、瞬态响应出色，播放各种音乐均应付自如。比较适合推动5寸以下的高灵敏度音箱（建议90DB以上）或者作为耳放使用，效果比6P1/6P14/EL84更为优胜。

●电源变压器功率80W(编号4.06.04.191） ，采用无氧铜线绕制，铁芯采用武钢高磁通退火片，工作时不热不震。

●输出变压器功率5W（编号573001），阻抗5K：0-4R-8R，采用无氧铜线分层绕制，3夹2工艺，铁芯采用日本Z11片，低频有力，频宽宽。

●电子管采用交流点灯，音乐更活泼，3.15V-0-3.15V中心抽头接地方式，电路设计合理没有恼人的底噪。

●镀银陶瓷管座，可升级为镀金的，加10元。

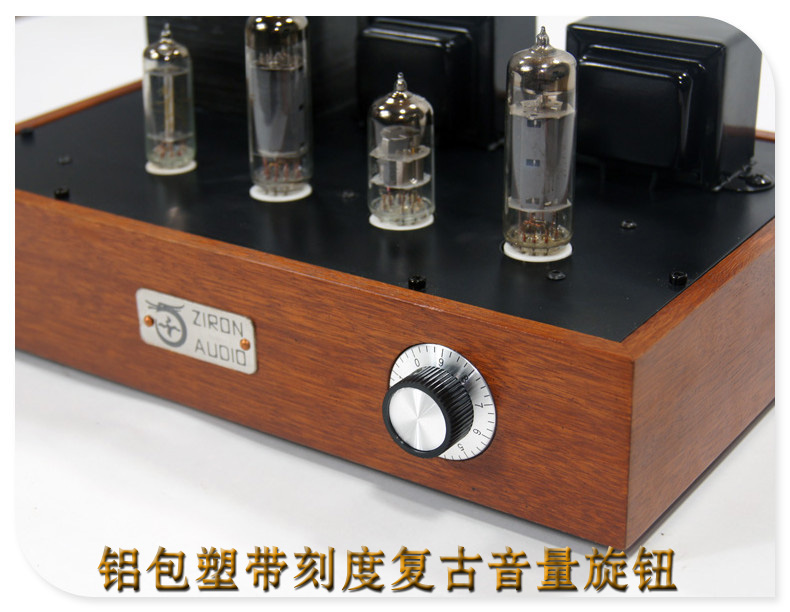

●日本ALPS A100K电位器，经久耐用！

●纯铜镀金RCA座和喇叭接线柱。

【外观尺寸】

1、机箱材质：20MM厚红胡桃原木机箱(不是贴木皮的，的原木，价格成本远超铝、铁、不锈钢机箱）。

2、产品重量：6kg左右

3、产品尺寸：宽:300mm  高:145mm  深:20mm （含电子管高度）

【参数性能】

输入：一路RCA输入

输出：0-4R-8R音箱接口 2组

频响：20-28KHz  ±2db

输出信噪：>98dB "A"- wtd

输出总谐波失真：<1%  1W时

【参考图纸（元件参数按实物为准，图纸仅作电路架构参考）】
