【声音描述】
6BQ7+6BQ5发烧电子管放大器，输出功率较一般低电压电路强劲，音质清爽自然，动态范围宽，谐波丰富，解析力强！高频娇艳。

【产品特点】
信号源可以采用CD机和电脑音源（电脑声卡上要有带线路输出端口）
1   采用全部交流灯丝点灯，紧贴灵敏度为90DB的喇叭，听不到一点点交流声噪声，感觉和没有开机一样的静。
2   采用6BQ7推动6BQ5（可用6P14、EL84直接替换）的甲类放大电路，输出4w+4w 功率，电子管由于具有过载能力强的优点，所以实际不失真输出功率和20w+20w的晶体管功放相当！适合阻抗为4- 8欧姆，灵敏度88db以上的音箱。
3  C（电容）L（5H 0.2A扼流圈）R（电阻）C多级滤波，信噪比高。
4  电路采用直耦，因为没有耦合电容，所以音质不受电容的品质影响，音乐细节丰富。板上两个耦合电容只是信号到猫眼部分，对信号质量没有影响。

【性能规格】
1、产品全称：6BQ7+6P14真空管功放机 带6E2猫眼指示
2、产品颜色：白蜡木原木机箱。
3、产品净重：8.8kg
4、产品尺寸：宽:350mm  高:155mm  深:250mm （含电子管及机箱脚高度）

【参数表】
输入：2路RCA输入，通过背板开关切换
输出：立体声 4w+4w，可接4欧姆或8欧姆音箱
频响：20-25KHz  ±2db
输出信噪:>96dB "A"- wtd
输出总谐波失真:<0.5% 20Hz to 25kHz 1W时

电路结构参考图纸（元件参数按实物为准，图纸仅作参考）：

本机跟原图主要的改动部分是整流和6E2的驱动电路，放大部分与原图一致！

【材料说明】

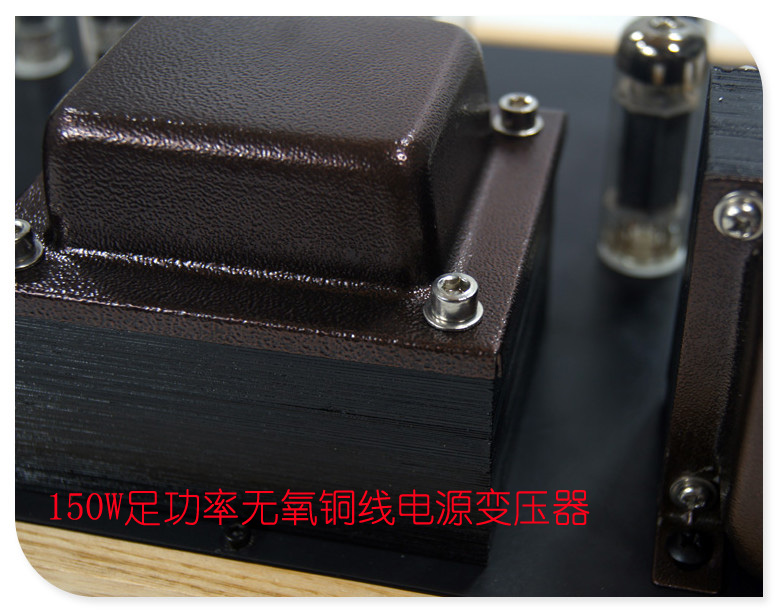

◇本店所售机器均为正宗的纯胆机，电子管和音箱之间采用输出变压器耦合。内行们都知道，胆机之所以具有胆味，输出变压器的作用功不可没！绝非前胆后石机器甚至电子管只是装饰品的假胆机可以相提并论的！本机所有变压器均为本厂生产，参数一致性好，绝不偷工减料。看机器上安装的变压器数量：正宗胆机需要三个变压器（大的为电源变压器，两个小的为输出变压器），我们产品的电源变压器足150W功率(编码ZL965505)，采用96*60的EI退火优质铁芯制作，不热不振，带烤漆顶罩。7W功率的输出变压器采(编号OP763504）用3夹2的绕线方法绕制，铁芯采用日本0.35MM厚的Z11硅钢片，漆包线采用无氧铜线，采用Z11片的导磁率会更高，出来的低频会更低些。效果比国产的H14,H18硅钢片好得多。因为变压器占了机器的大半成本，所以需要特别说明。机器的输出功率大约4W一个声道，输出变压器功率为11W，留有充足的余量。
◇PCB电路板经多次优化设计，采用一点接地布线方式，信噪比高。PCB为双面覆铜板，厚度为1.6MM，铜箔厚度1安士，充分考虑电流的大小，小功率机器上使用PCB与搭棚方式的效果相差极微。
◇电阻采用精密金属膜铜脚电阻和金属氧化膜电阻，热稳定性比碳膜的高，底噪小。电位器采用日本ALPS 16型电位器，经久耐用。
◇电子管本店采用全新j级产品：北京6J1两支、北京6P14两支、曙光5Z4P整流管一支、美国GE6BQ7两支、曙光6E2猫眼指示管两支。
◇滤波电容采用台湾凯美JAMICON和日本红宝石，耦合电容采用德国威世（ERO后身），补偿电容采用银云母电容，对提升高频极有好处。
◇滤波部分采用6H 150MA电感（编号I573019）与大功率金属氧化膜电阻组成clrc滤波网络，前级6BQ7电子管灯丝采用抬高灯丝电位方式，对交流声有很强的抑制能力！
◇阴极电容采用台湾CAPXON无极BP电容，效果比有极的更优胜，电阻采用铝壳25W大功率电阻，散热效果好，阻值变化小。
◇机箱采用白蜡木原木机箱，白蜡木属于中等硬度木材，比杉木松木这些硬很多，纹理丰富，不易变形开裂，稳定性好。木材厚度20MM，纹理天然而成，，保证适合有个性的买家。机箱顶板是1.5MM厚的烤漆铁板，变压器罩也经烤漆处理，紫金色喷皱的款式很有古典气息。机箱底板是1MM厚的烤漆冲孔网板，散热效果佳。
◇RCA及喇叭接线柱都是纯铜镀金的，电源插座也是铜脚的，带2A保险管。管座均为铜镀银管座。
为了安全邮寄，本店采用加厚包装，电子管也是单独包装的，到货后您自行插上！

【下图为装好的成品机参考图，套件发货配套电路图纸，所有接线和元件均须买家自行焊接，如没有相关的成功经验，请勿购买套件，可选购本店的成品机】
