【电路说明】

FU29是两支速射四极管封装在同一个玻壳内的复合管，用在推挽输出功放里，可以省却配对选管的麻烦。FU29灯丝电压6.3V，电流2.4A，屏极极限电压750V（本机用650V）,帘栅压200V,满信电流可以达到110MA,输出功率有效值可以达到44W。佳负载阻抗是13750欧姆。本机用12K欧姆。为了尽量精简电路，少个香炉少个鬼，前置放大和倒相用一支复合管6F2完成，这样一边声道只需要用两个管就完成功放任务。6F2西欧管都很便宜，是一支性价比很高的管子。

【 声音描述】

6U8A（6F2）+fu29发烧电子管放大器，FU-29的低频控制自如，弹性十足而毫不肥腻，高频通透飘逸，灵性；中频甜美醇厚，如陈年的老酒一般芳香四溢；全频段非常的平衡。人声定位准确，仿如歌手就站在你面前。特别突出的是强而有力的低频，不是一般胆机能出这样的效果。

【用料说明】

◆ 采用全部交流灯丝点灯，紧贴灵敏度为90DB的喇叭，听不到一点点交流声噪声，感觉和没有开机一样的静。

◆采用6U8推动的fu29甲类放大电路，输出35w+35w 功率。适合阻抗在 (4- 8 )欧姆灵敏度88db以上的音箱，8-10寸90DB以上的音箱完全没有问题。

◆ 音量电位器采用日本ALPS 16型电位器，保证定位清晰和左右平衡

◆采用精度高达1%的金属膜电阻和进口电解电容.耦合采用香港TE MKP薄膜电容搭配日本尼吉康油浸电容。通透且具油浸电容的韧性。

◆ CRLC多级滤波，信噪比高。滤波电容采用日本化工或日本尼吉康电解，配合大功率金属氧化膜电阻及5H 0.35A Z11硅钢片电感（编号I663505）组成crlc滤波网络，对交流声有很强的抑制能力！

◆电子管本店采用全新j级产品：GE6U8和北京FU-29各2支，硅整流座1个。买家也可以用274B等整流管替换原来的硅整流座，但是274B或者5Z3P等230MA输出电流的整流胆在开大音量时会有失真情况，建议优先使用硅整流座整流。如推小功率音箱，可以使用胆整流。

◆FU-29（12K）100W输出牛（编号OP965007）和400W电源牛（编号4.06.08.058）是本店亲自制作，质量稳定可靠！电源变压器足400W功率，铁芯尺寸114×65，国产H18 0.35MM厚退火硅钢片，不热不振，带顶罩。输出变压器采用4夹3的绕线方法绕制，铁芯规格是95*50,采用日本0.35MM厚的Z11硅钢片制作。采用Z11片的导磁率会更高，出来的低频会更低些。效果比国产的H14,H18硅钢片好得多。因为变压器占了机器的大半成本，所以需要特别说明。

◆本机采用PCB电路板焊接，电路板加厚铜箔设计，一点接地布局，底噪基本听不到 。

◆本机额定输出功率：35w*2（电子管由于具有过载能力强的优点，所以实际不失真输出功率和150w+150w的晶体管功放相当！） 本机具有4欧和8欧两种阻抗输出方式。本机适宜选用高灵敏度（90DB以上）的音箱，建议10寸 200W功率内的箱比较适合。由于各级电子管均工作在甲类放大状态，所以失真小，音色甜美，柔和，耐听度极高！

【外观尺寸】

1、机箱材质：红胡桃原木机箱(不是贴木皮的，的原木，价格成本远超铝、铁、不锈钢机箱）。

2、产品重量：13kg左右

3、产品尺寸：宽:400mm 高:255mm 深:300mm （含电子管高度）

【参数性能】

输入：2路RCA输入，通过后面的开关切换选择。

输出：0-4R-8R音箱接口 2组

频响:20-33KHz ±1db

输出信噪:>98dB "A"- wtd

输出总谐波失真:<1%  20W时

【参考图纸（元件参数按实物为准，图纸仅作电路架构参考）】

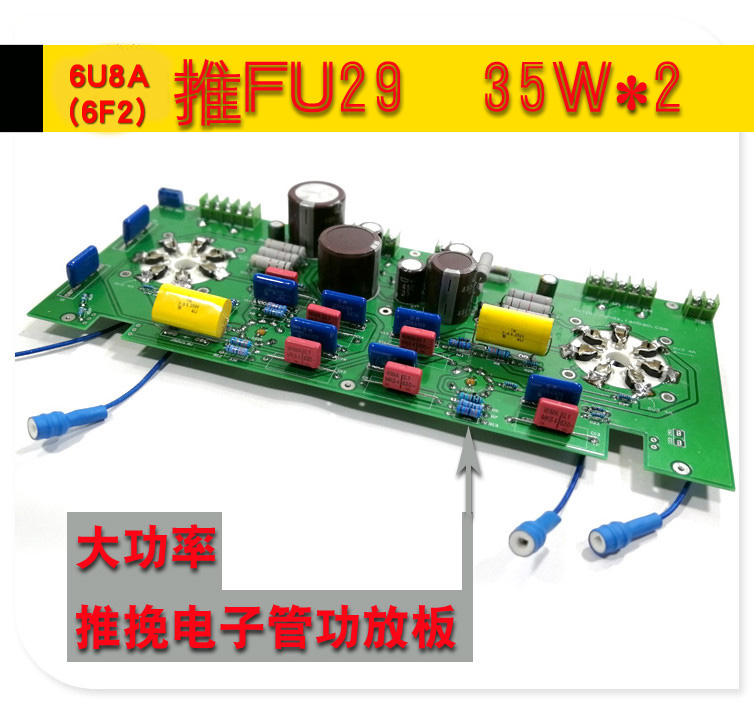

【内部电路板图片】
