【本店所有DIY组装套件輸入電壓均可以选择110V/115V/117V等數值的電壓，方便臺灣或者海外的客戶使用。拍下時請留言說明所需的電壓即可，非220V输入电压机器拍下后3天内发货。】
【电路特性】
5686小9脚电子管体积和进口的12AU7、12AT7、12AX7等电子管相仿，功率比6P14小些，音质比6P14好，做前级、耳机放大器的佳选，单端功率约2W，输出变压器阻抗8-10K。用于推挽功率可达6-8W。本耳放采用单端电路，标准接法。高频娇艳，低频结实，结合牛输出，推动任何阻抗耳机均轻松应对。音质非电容输出的耳放能比。
【参数与规格】

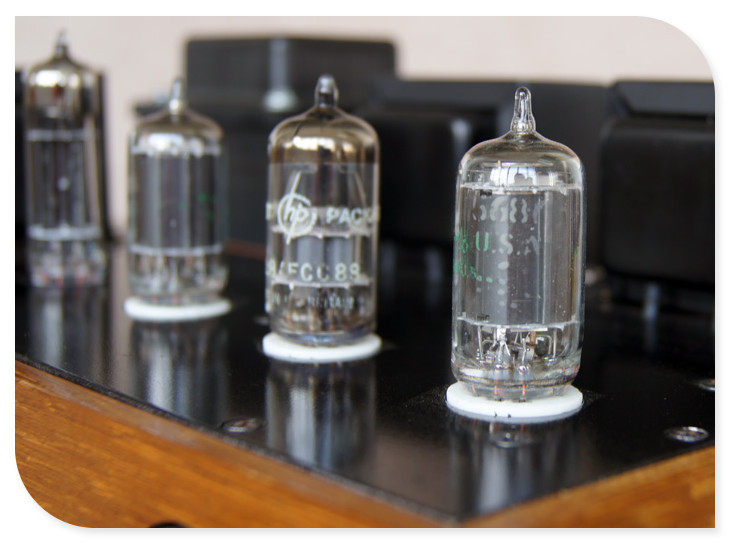

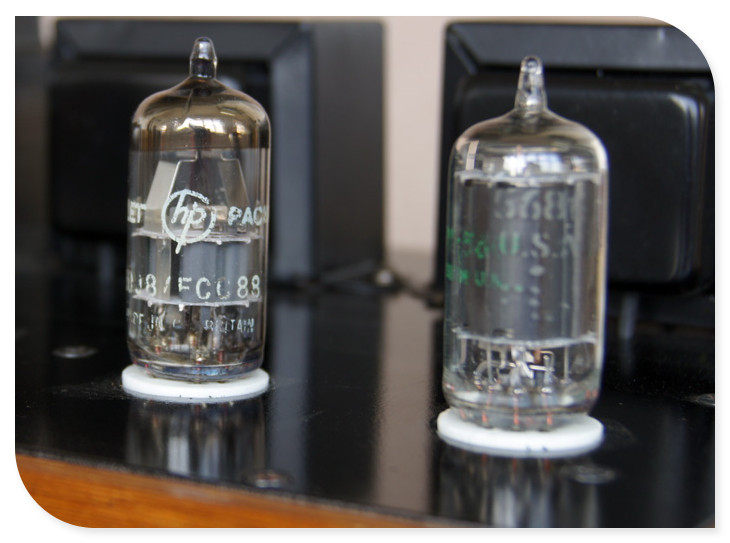

标配北京全新6N11前级胆1支（图中ECC88仅作赏析），美国GE5686电子管两支，北京6Z4整流胆1支。
输岀功率: 1.5W+1.5W 32~  600欧姆（编号573002）；
频率响应: 20-30Khz (+-1db)
输入灵敏度: 800mV
残余噪声< 0.7mVac （带扼流圈情况下，编号572423 8H）
工作电压: AC-200V/180MA+3.15V-0-3.15V/3A；6.3V 1A；
电源功率: 优质全铜线80WEI7642电源牛（编码：764208）
输入阻抗: 10K欧
输岀负载阻抗: 8K(Z11-EI57*30)
适合耳机阻抗：16-600欧姆（按套餐选择适合的阻抗值）
机箱尺寸：30CM宽，20CM深，15CM高（含电子管高度）
重量：6公斤
PCB采用双面环氧板尺寸215×57mm，板厚1.6mm，一点接地布线，灯丝交流供电，音乐味浓，灯丝走线已经布在板上，无需再接管和管之间的连线。所有地线一点接地，交流声开大音量时仅有一点点（在此音量状态下，市面上大部分耳机在几十秒内会烧毁，要测试的话切记必须暂停音乐播放，本耳放音量在9点位置已经非常大声，即使再大食的耳机也可轻松推动）
机器主要采用进口元件，桥堆桥式整流再经6Z4整流胆缓冲，100UF日本尼吉康发烧电解+150U/450V飞利浦发烧电解滤波一级滤波、尼吉康100UF 400V电解二次滤波，两只艾华15U400V电解三次滤波。本机采用5H扼流圈、电阻、电容组成成本高的CLRC滤波电路，所以静噪效果非常理想。耦合电容采用香港TE MKP薄膜电容，金属膜1%铜脚精密电阻，镀银陶瓷管座，用料精良。电路设计、工作点设置和电路板布线均仔细考虑，合理布局，效果比电容输出的耳放好确实不是那一点点。

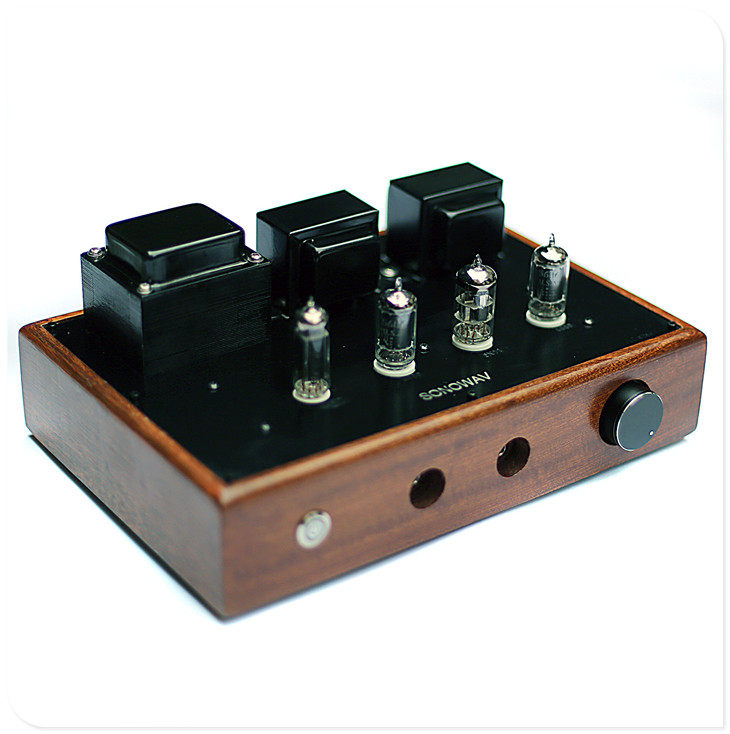

【下图为装好的成品机参考图，套件发货配套电路图纸，所有接线和元件均须买家自行焊接，如没有相关的成功经验，请勿购买套件，可选购本店的成品机】

底部是带冲孔网板和脚垫的。
