【本店所有成品機器輸入電壓均可以改為110V/115V/117V等數值的電壓，方便臺灣或者海外的客戶使用。拍下時請留言說明所需的電壓即可，改電壓機器需要在拍下後3-4天內發貨，需要多加15元改電壓費用。因為單個定做變壓器的成本比批量的要高些。】

本机使用的电子管型号是：12AX7和12AU7（12AX7＝ECC83，12AU7=ECC82）。替换其他型号的电子管可能不兼容，乱插会烧机。本机所配的电子管都是经过精密配对的。

注：每款机箱的紫檀木面板纹路都不可能统一，但都是纹理丰富，颜色匀称。买家不能以面板款式不对图片作为退货的理由。

【放大部分原理图】实际参数按板上实物为准，电路仅作参考。

【电源部分原理图】

【技术参数（SPECIFICATIONS）】
1、输入灵敏度（Input sensitivity）：200mv
2、输出电压（Voltage output）: 2V（RMS THD<0.03%）
3、信噪比（S/N Ratio）: 95DB
4、频率响应（Frequency Response）：10Hz-50KHz (-0.5DB)
5、输入阻抗（Input Impedance）：100Kohm
6、输出阻抗（Output Impedance）：600ohm

【选用材料说明】

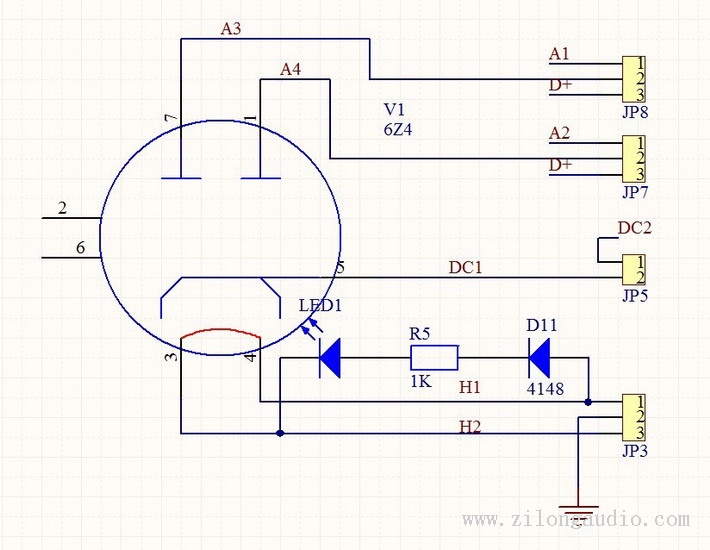

本机高压交流先经过4个二极管组成的桥式整流电路后再用6Z4胆做缓冲，输出的直流电压慢慢提高，防止放大管阴极中毒。

▲本机一共使用了全新贵族ECC83和ECC82电子管各2支，全新曙光 6Z4整流管一支(所配电子管以描述为准，图片中的电子管仅供参考）

▲本机选用的耦合电容均用心挑选，多次比较后定型的，选取原则不在乎品牌，只在乎音质，盲目追求进口品牌不是我们的作风，我们只想把性价比较高的产品带给客户。信号耦合电容采用德国WIMA、瑞典RIFA和国产江海油浸，低频有力、中频靓丽、高频滋润顺滑，有韧性。

▲电阻用5环精密1％金属膜铜脚电阻。

▲电子管座为铜镀银。

▲PCB尺寸：225MM*150MM。厚度1.6MM，双面板，1安士铜厚。严格遵循1点接地布线原则绘制PCB，好的电路+电路设计胜过你花无为的钱买一大堆补品元件，到后还是“嗡”声一片。
▲电源部分采用胆结石方式整流，有效延长放大部分电子管的使用寿命。采用场效应管作电子稳压，输出纹波小。7812作灯丝稳压，在电压波动大的地区使用也是稳稳当当的。整个电源部分设计严谨并留有充足的余量，整机的噪音控制在微乎其微（见示波器截图）。
▲配套的是电位器为日本ALPS 16型100K双联电位器，使用寿命长，拧动不会有国产电位器经常出现的恼人的莎莎声。

▲机箱面板为20MM厚（外露部分10MM厚）紫檀木原板，机箱为1.2MM冷压铁板,六面可拆,发货安全.尺寸;外尺寸宽深高（300×305×96含面板和机箱脚尺寸）机内走线合理，干净利索。

▲优质铜镀金RCA莲花座。

▲采用80W优质无氧纯铜EI7645变压器供电，硅钢片为低温升退火片（编码：764510）。

【参考图片】

【铝面板机箱版，机箱尺寸：280宽X310深X100高】

【禾田特性及电路简介】
  电子管前级是用于音源与功放之间的一级音色处理放大器；前级出声，后级出力，表明着一款好的前级在整个音响放大系统中起着关键性的作用；所以，对前级的选择也致关重要。
  胆前级，也就是电子管前级，凭借胆管特有的“胆味”柔声，使她从听感上在所有前级中得到口碑与赞誉一直名列榜首，声誉一直久盛不衰。本公司所开发的禾田茂胆前级从开发至今已有多年的历史，其原理电路是精选日本知名电路－禾田茂电路，为了音色的追求及工作时高标准的底噪控制，先后经过多次对PCB电路的改版与升级，终取得满意的结果，才得以后版本定型。
  禾田茂胆前级可适用于电子管后级或晶体后级及有源音响系统中，尤其是用于晶体管后级功放之前，可以使您原有系统所存在的枯燥、生硬的数码味变得圆润，甜美，胆味体现的很浓郁；听人声，尤其是经曲民歌女声，很暖，很甜～～

  禾田茂氏前级线路是以12ax7作两级电压放大和12au7作SRPP阴极输出的线路。禾田茂氏前级的前两级与Marantz 7的前两级基本一样，但禾田茂氏第三级采用了与SRPP相似的SRPP阴极输出跟随器，输出电流明显增大，输出阻抗却大幅减少，其带载能力远比Marantz 7输出级这种共屏阴极跟随器强。反映在音效上，与Marantz 7相比，禾田茂氏前级线路大大地改善了高低频延伸，增强了低频控制力，提高了信噪比，整体音效全面提高。

  按线路属性区分，禾田茂氏前级、Mclntosh的C-22、Audio Research的SP-10、Jadis的JP-80都是Marantz 7的变形线路，可以说都是起源于Marantz 7。但在音效上，他们几乎都要比Marantz 7好一些，而在这些线路中，笔者喜欢的就是禾田茂氏了。

  禾田茂氏音效虽好，但却出现在电子管器材没落的年代，其名气却没有Marantz 7那么大，即使表现再好也难逃厄运。
教科书上是这样评价Marantz 7和禾田茂氏的音效区别的：Marantz 7中频丰美迷人，质感强烈，通透明亮，耐人寻味，音乐性强。而禾田茂氏则两端延伸好，动态强，瞬变快，信噪比高，声音中性直白，HiFi性强。
  禾田茂氏与Marantz 7进行PK，虽然单独听Marantz 7已基本找不出缺点，经过反复比较，我仍然可以列举出禾田茂氏的强项：
首先是一个“正”字，听禾田茂氏，感觉就象一个正气凛然的人，正气、底气、大气，气度不凡，气宇轩昂，根基扎实，令人，而Marantz 7听感就是欠缺一些刚阳之气，当然听女声两者确实差别不大。禾田低频区的控制力和解析力要明显强于M7。在速度上，虽然感觉不到比Marantz 7快，但低频区已经多了很多东西，乐器的低频基音、余音和泛音、回响都交等得一清二楚，表明已比Marantz 7高一班，实属难能可贵。而Marantz 7的低频厚度和下潜仍然不差，所欠的就是低频的全貌，以致由良好低频控制而产生的庞大音场，与从容不迫的气慨。

  再次是高频延伸，已经能将乐器的高频端、余韵和空气感完全区分开来。以往的感觉是乐器的高端就是高频延伸的尽头了，而今，乐器的高端、及高端之上还有无穷尽的空气呢。正所谓天外有天，人外有人。

  后是颇有争议的中频了。我认为，禾田茂氏的中频还是要比Marantz 7的好，Marantz 7的中频好象是调制出来似的，浓郁一点，但有点窒息。而禾田茂氏的中频，却是游刃有余的中频，是荡漾在空气中的活生生的中频，一切都无需仔细、认真地辨识，就象与生俱来这么自然！

  此板可直推TDA7294、LM3886、MOS管及胆等纯后级，都能起到非常明显的效果，使音色变暖，柔和，更加甜美，任何一个简单的角落，只要有她的出现，不论是听感，还是视觉，都将会给您带来一份不一般的享受。

以上图片中所使用电容仅供参考，因进货批次问题会有所变动。恕不另行通知。但我们会以同档次元件代替。
