产品特色：空气感比较强，听吹凑类的乐器感觉很不错！
◆标配电子管：北京6Z4*1，北京6N3-J*2（直接替换的进口型号为5670）
◆胆整流能更好保护6N3,让管子使用寿命更长，音色温暖。
◆双220V高压供电，6z4灯丝用6.3V交流供电，6n3灯丝可选择用8V交流整流稳压成6V直流供电灯丝，无电流声。
◆耦合电容采用日本TE（东京电子） MKP铜脚薄膜，音质比WIMA RIFA等更好。
◆电路采用7806稳压为DC6V供6N3灯丝。
◆高压滤波用PHILIPS 150u电解两只+33U电解两只，灯丝滤波用4*1000UF电解，电阻采用精密的5环金属膜
◆变压器采用无氧铜线绕制，硅钢片为退火片，温升低，不热不震。（编号：663502）
◆音效：高频细腻娇艳是6N3(5670)的特色，听女声或者弦乐很理想。两管级间采用直耦，音域较广动态范围大，空气感足，实在是性价比较高的一款机器！
【机内电路板图】

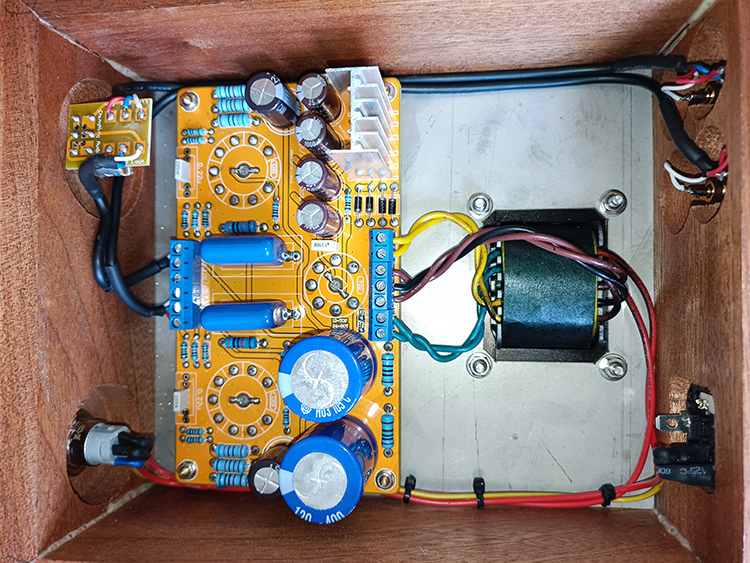

【机器图片赏识】
【沙比利实木机箱版】
6N3胆前级开发思路
一、电路的选择
这次希望利用手头上现有的零件和较低的成本来制作，名机电路肯定不符合要，因这些名机电路所用的电子管都被爆炒成天价，动不动就要成百上千以上一只，非我辈所能承受。6N3这只本来设计用于电视广播VHF/UHF放大双三极管，这是一只非常好的电子管，声音介于6N11和12AX7之间既有音乐性也有音响性。主要是价格非常低廉，进口同类管5670邮购价亦只20元一只非常超值。价格低廉并不代表就是垃圾，价格高昂亦不代表音色就顶呱呱，一是物以希为贵，二是商家的炒作。6N3及同类管至今未炒作主要原因是在引脚排列上不通用和6N3及其同类管产量实在太大。
6N3特性曲线见图1，从6N3特性曲线可以看出这不是一只大动态的电子管，屏极供电电压不要超150V，大栅负压不超过-4V时才有较好的放大线，超过-4V曲线将明弯曲。工作点宜在-1.5V－-2.0V之间选取，并且输入电压不要超过0.7V。本机整机电路见图2，V1用1/2 6N3作共阴放大，V1阳极负载电阻取值较少为18K，以取得较大的阳极电流变动范围，同时失真较少，经计算放大倍数约等于14.5倍。V2用1/2 6N3作阴极输出，令电路带动不同复杂的负载都有恒定的电压增益。V1、V2之间采用直接耦合，使整机频响较宽，减少了耦合电容带来的不利影响。放大电路非常简单，算上电阻电容零件亦只有几只，这样做目的是尽量简化电路降低制作成本。
二、电路板设计
本机从成本上考虑省略了电源的MOS管稳压部分，只采用了RC整流，效果无大影响，可能我处市电电压一向比较稳定和少干扰。灯丝采用7806稳压后供两个6N3，比常用的6.3V电压稍低，音质上的改善是火气不会太暴躁，更柔顺些。
发烧友们在制作胆机时大部分都是采用搭棚，皆因多年以前有胆机发烧前辈写文章认为搭棚比电路板布线更靓声。其实这是一种误解，是否靓声在于搭棚者会不会搭棚，电路板布线者懂不懂得布线，是否靓声在于技术水平之高低，而不在于制件的方式。这好比学习功夫一样，不在于学习少林或者武当的功夫，而是在于功力的高低。在电脑科技发达的今天，电路板布线远比搭棚方便快捷得多。图3是本机的电路板布线图，下面是本机电路板布线设计的几个要点。
1、在布局上进行全局考虑，信号传输与电源供电部分在分居两侧，这样布局可避开大小信号之间的相互干扰，电源电路和电源变压器对放大电路的干扰。
2、左右声道左右对称布局，电源供电在中间内环布线，所有信号走线及信号传输走线在上下两边布线。电源走线所产生的电磁场中间内环，不会干扰在上下两边外环走线上的所有音频信号。
3、所有电源供电电路在同一电流回路的走线必须并联走线，所有信号同一电流回路的走线同样必须并联走线，可令电源走线和信号回路走线各自产生的电磁场绝不会重叠相交，电源走线产生的电磁场不会干扰所有信号走线上的音频信号，信号回路之间所产生的电磁场也不会相互干扰。
4、使用尽量宽的铜膜走线，弱信号远离强信号，大信号走线远离小信号走线，信号强弱悬殊走线绝不允许长距离平行走线。
5、尽量让走线短直接，以免走线绕来绕去，令各电流回路所产生的电磁场相互重叠相互干扰而影响音质。
7、所有走线是根据电流回路去分析安排如何走线，局部采用大师们提倡的一点星形接地，一点星形接地虽有较好的信噪比但不是佳的布线方法，只有根据电流回路去分析如何走线，各电流回路之间的相互干扰才小，信号传输路径才短，信噪比高，音质佳。
三、选材制作
输入和输出插座采用纯铜镀金的RCA插座，音量电位器对音质影响较大，选用ALPS 16型电位器。所有电阻采用国产精密1%铜脚电阻。滤波电容采用日本化工电解，日系电容特点是轻松、舒展、平顺并且价钱较低不象美国电容越炒越贵。整流管选用国产6Z4，同进口管相比声音较为粗糙动态稍弱，但胜在价格低。6N3及其同类管笔者手上有三种：国产6N3、俄罗斯6H3、美国GE的5670，国产6N3无论高频或低频都严重缩水、动态全无、音场窄声音粗，俄罗斯6H3N相比国产北京6N3稍好点，但仍然稍偏冷、偏粗，美国GE的5670高低频同样全面延伸好、动态佳、声音通透细致、中频较6H3稍为丰满，用于本机5670佳。输出耦合电容选用德国ERO MKT材质的3.3UF，声音全面而价格极低。电源变压器选用本店自产的配套变压器，采用国产优质高磁通铁芯，纯铜线制作，选料充足比之现在偷工减料的国产变压器要好很多，声音饱满浑厚。
机壳用全铝型材机箱，优雅大方，防止电源变压器漏磁干扰放大电路，变压器与电路板之间安装距离较远。
四、指标测试
测试时使用的电子管为国产6N3，本机实测放大倍数约为10倍，同理论计算值相比相当接近。频率响应特性在小信号输出时高频频响可达至1MHZ，大信号输出时高频频响约在150KHZ左右，大不失真输出电压约在14V左右。经方波、三角波、正弦波的测试，无论是小信号输出或者大信号输出都无振荡、无过冲、无畸变非常稳定。
五、听音评价
本机声音既不属于热情温暖，也不属于冷艳清丽，它的声音不温不火、不徐不疾走向阴柔，属于精细、淡雅、平顺而柔和。高低频延伸相当，其低频不属于火爆型而是较为内敛涨驰有序，当播放TIS出品《天漫梦游》的首《天泉》时，低音鼓既深沉又有弹性，低音贴着地面一浸一浸地铺过来，五脏六腑随着一浸浸的低音在颤动。高频细致且圆滑，能将来自于CD机略带毛刺突兀的高频磨圆抚平，再现三角秩的声音顺滑而通透余音飘渺。细节再现能较好，相比于一些其他胆前级而言能够听到更多的细节。中频并不饱满相对于其他的胆前级中频稍为清淡，同丹拿音箱的中频风格有点类似，是舒缓柔美的中频。本机有较强的个性，无论适配任何音色的音源，它的高、中、低三频能量的分布均大致相等，音色亦大致相当，它能将来自音源粗暴火气滤除变得斯文有教养、轻松而愉悦。如此简单的电路，如此低成本的制作，夫复何求？
