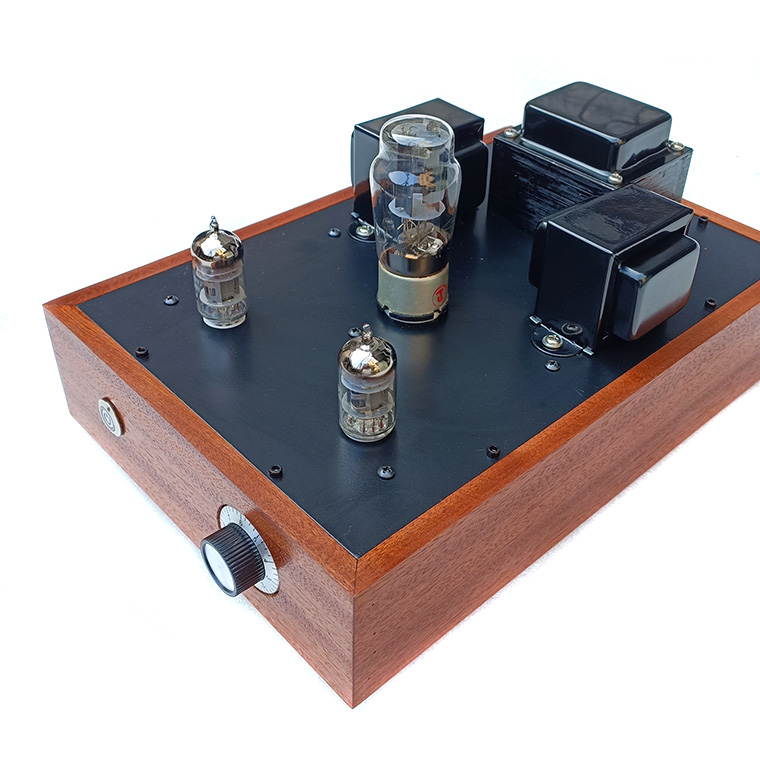

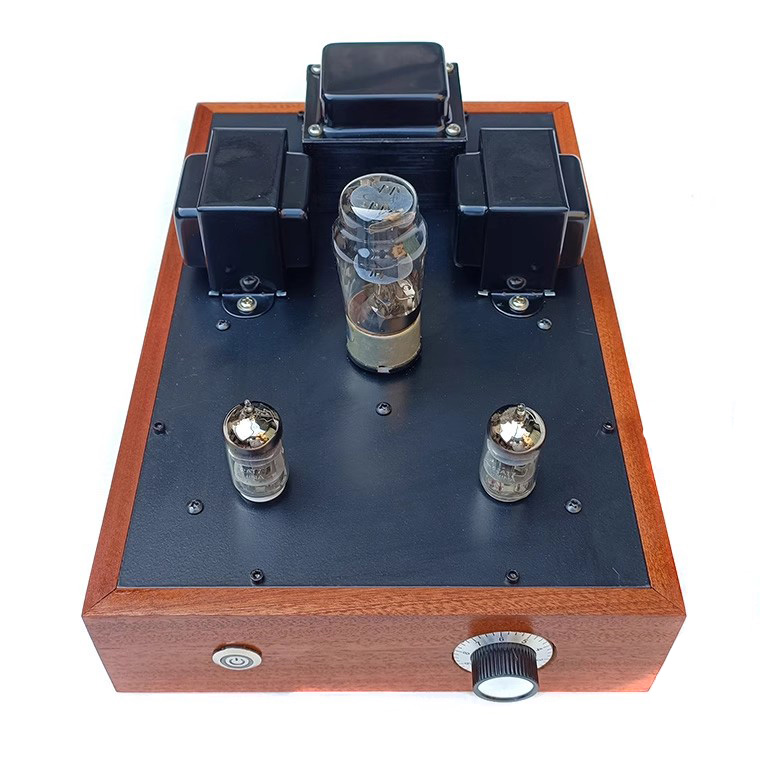

KSL-M7电路胆前级 12AY7/12AT7电子管前置放大器原木机箱 PCB版

【本店所有成品機器輸入電壓均可以改為110V/115V/117V等數值的電壓，方便臺灣或者海外的客戶使用。拍下時請留言說明所需的電壓即可，改電壓機器需要在拍下後3-4天內發貨，需要多加15元改電壓費用。因為單個定做變壓器的成本比批量的要高些。】

【技术参数（SPECIFICATIONS）】
1、输入灵敏度（Input sensitivity）：200mv
2、输出电压（Voltage output）: 2V（RMS THD<0.03%）-26V，电压增益比较大，大概13倍。
3、信噪比（S/N Ratio）: 95DB
4、频率响应（Frequency Response）：10Hz-40KHz (-0.5DB)
5、输入阻抗（Input Impedance）：100Kohm
6、输出阻抗（Output Impedance）：<2Kohm

【电路更改说明：】

一、电源整流胆采用整流电流比6X4大一倍的5Z4P

二、去掉晶体管稳压电路和直流灯丝电路，采用交流灯丝，更有音乐味。

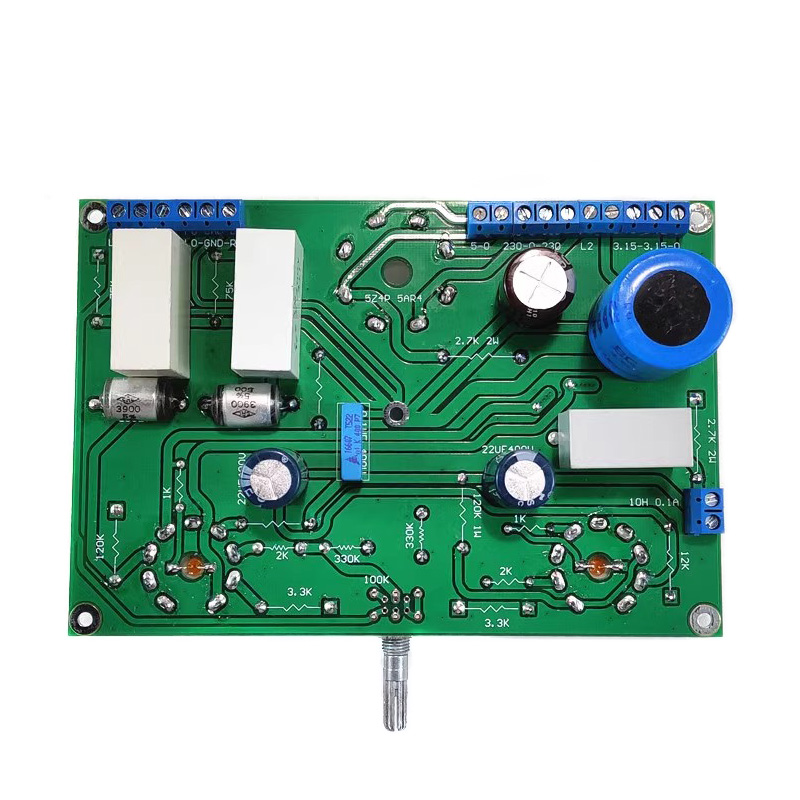

三、PCB布线精心设计，严格遵循一点接地原则，多级CRC方式滤波，底噪控制得相当小，开大音量贴着喇叭才听到一点。（20倍后级，90DB灵敏度的音箱）

【用料说明：】

1、沙比利原木机箱，箱体尺寸：宽200MM*高60MM*深300MM（不含旋钮/接线柱/机脚的尺寸）。

2、台湾优质镀金RCA莲花插座，靠机箱边缘的为信号输入，另一组为信号输出。15A钮子电源开关，10A铜脚美标电源插座带保险盒。

3、日本原装ALPS 16型 A100K音量电位器。

4、1个日本Nichicon 33UF一级滤波，1个飞利浦PHILIPS 100UF二级滤波，1个2.2UF 三级滤波并联0.1UF西门子去耦电容，两个22UF 四级滤波。耦合电容为香港TE铜脚2.2UF发烧薄膜电容并联4700P RICA锡膜电容，高低频丰满。

5、镀银陶瓷电子管座。（镀金管座需要加15元）

6、铜脚金属膜精密电阻。

7、24AWG 纯铜机内信号线。

8、高磁通退火硅钢片制作的75W足功率EI7642电源变压器（编码：764516），纯铜线绕制。不热不震，可长期稳定工作。

9、含电子管套餐标配曙光全新5Z4P一支和贵族ECC81一对。5Z4P可用5Z3P、274B、5AR4、5U4G直接替换。12AT7可用12AY7或者ECC81直接替换。
